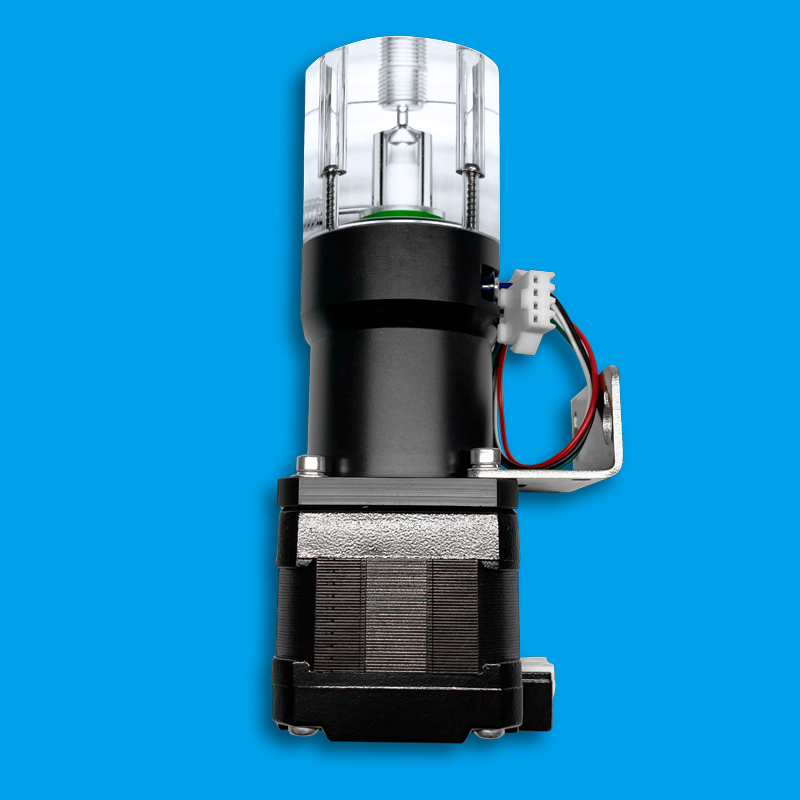

微型柱塞泵
1.1 概述
微型柱塞泵TYX-S系列是一種結構緊湊，高性能，長壽命，免維護的柱塞泵，專為精密液體操作而設計，如自動移液，稀釋和分配操作。泵提供的總體積為50μL至15mL范圍，可移液范圍從2μL至15 mL。所有泵均可按照客戶的具體要求定制。1.1 特點
- 設計緊湊，外形尺寸小，總高僅125mm，易集成
- 長壽命，可達500萬次，是傳統玻璃/四氟乙烯注射器的15倍
- 多種量程任選， 50/100/250/500/1000/2500/5000/10000/15000
- 兼容性高，完全兼容Sapphire V系列柱塞泵
- 準確度和精確度高，重復性： 1.0%（2%量程），0.5%（100%量程）；準確度：0.5%（100%量程）
- 適應不同應用場景和介質；柱塞：陶瓷；泵頭： PMMA；密封：UHMWPE
- 42直線步進電機，1.8度，雙極性，高速低噪聲，最高速度時滿行程用時<=1s，噪聲50dBA
- 初始位置檢測為光電傳感器
1.2 規格
| 項目 | 單位 | 201 | 202 | 203 | 204 | 205 | 206 | 207 | 208 | 209 | |
| 容量 | uL | 100 | 250 | 500 | 1000 | 2500 | 5000 | 50 | 10ml | 15ml | |
| 分辨率*2 | uL/步 | 0.05 | 0.125 | 0.25 | 0.5 | 1.25 | 2.5 | 0.025 | |||
| 滿行程 | mm | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 25.4 | 25.4 | |
| 最大整步數 | 步 | 2000（默認）/ 1000/4000 | 4000（默認）/ 2000 | 4000（默認）/ 1270 | |||||||
| 類型 | 柱塞式 | ||||||||||
| 泵頭 | PMMA或POM | ||||||||||
| 密封 | UHMWPE | ||||||||||
| 柱塞 | ZrO2陶瓷 | ||||||||||
| 總體尺寸 | mm | 42*59*125 | 42*50*204 | 57*57*209 | |||||||
| 安裝尺寸 | mm | 豎直面2- M3 x31.8或2- M3 x42.8 | |||||||||
| 螺紋接口 | 1/4-28UNF（默認）/ M6 | ||||||||||
| 重量 | g | 約380 | 650 | 840 | |||||||
| 重復性 -2% 行程 *1 | % | 1.0% | |||||||||
| 噪聲 | dBA | 50 | |||||||||
| 壽命 | Cycles | 5,000,000 | |||||||||
| 工作壓力 | MPa | ≤0.3 | |||||||||
| 工作介質 | 清水、油、弱堿弱酸等 | ||||||||||
| 電機 | 1.8度2相雙極性42步進電機，相電流1.2A，最高速度2000pps，絕緣等級B， 4線 AWG26 320mm，默認線序（1：A-，3：B-， 4：A+，6：B+） | ||||||||||
| 光電開關 | 4線 | / | |||||||||
| 流體溫度 | ℃ | 15~40 | |||||||||
| 工作環境濕度 | RH% | 30~85% 無冷凝 | |||||||||
| 工作環境溫度 | ℃ | 10~40 | |||||||||
| 儲運濕度 | RH% | 15~90% | |||||||||
| 儲運溫度 | ℃ | -10~55 | |||||||||
1.4 應用設備列表
細胞組織化學染色分析儀 臨床化學分析儀 臨床血液分析儀
流式細胞分析儀 電解質分析儀 臨床免疫分析儀
化學發光分析儀 酶聯免疫分析儀 全自動酶免工作站
A基因測序分析儀 分子診斷分析儀 自動核酸提取儀器
全自動核酸分子雜交儀 血氣分析儀 全自動尿液分析儀
尿沉渣分析儀 血凝分析儀 微生物分析儀
全自動特種蛋白分析儀 液相色譜分析儀
自動水質分析儀 毒品藥品分析儀 全自動食品安全分析儀
全自動化液體處理工作站 自動酶標洗板儀器 血液透析機
