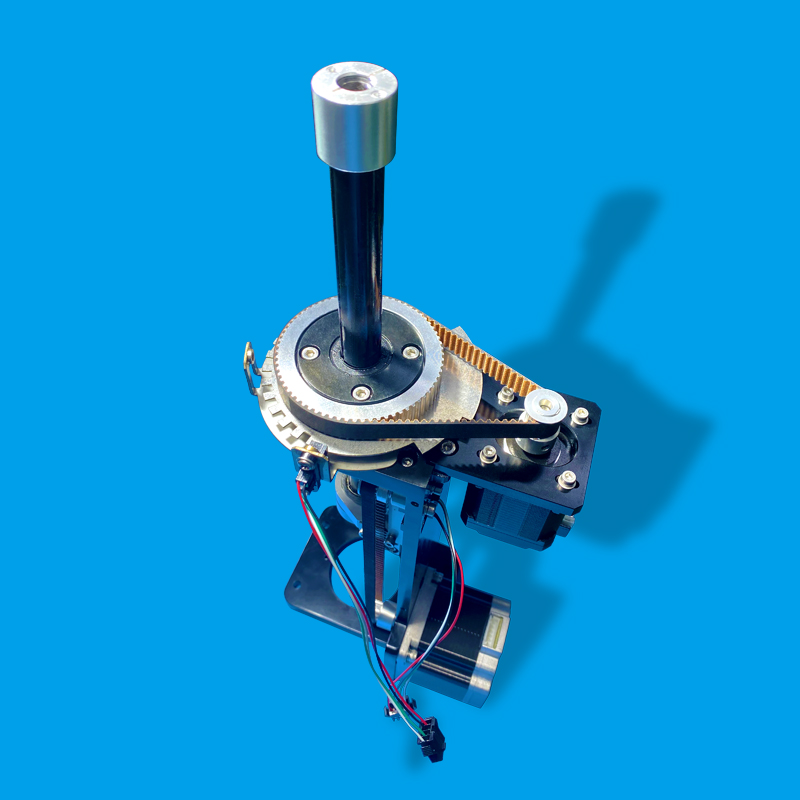

加樣臂Y2
產品特點：
1、加樣臂組件采集機構，可水平旋轉和垂直兩方向運動，并且水平旋轉與垂直兩方向電機均集成在一起， 結構緊湊，集成度高，傳動平穩，運行精度高，壽命長；
2、.可根據定制尺寸結構；
規格參數
說明：該加樣臂已經在生化分析儀和化學發光分析儀上成熟應用； 如有特殊要求及其他未盡事宜，請與我司溝通。
1、加樣臂組件采集機構，可水平旋轉和垂直兩方向運動，并且水平旋轉與垂直兩方向電機均集成在一起， 結構緊湊，集成度高，傳動平穩，運行精度高，壽命長；
2、.可根據定制尺寸結構；
規格參數
| 內容及規格 | 單位 | 參數 |
| 水平最大回轉角度 | ° | 360° |
| 轉軸垂直上下運動最大行程 L | mm | 140 |
轉軸上端面（上極限位）距底部安裝面的高度(H0） |
mm |
300~425 |
| 水平旋轉運動傳動比 i1 | / | 2.5，5 |
| 垂直上下運動傳動比 i2 | / | 1 |
轉軸外徑 d1 |
mm |
?10，?12 |
轉軸內孔（配線用）直徑 d2 |
mm |
Φ8~Φ10 |
| 水平步進電機 | / | 42 電機（可選） |
| 垂直步進電機 | / | 59 電機（可選） |
| 加樣周期時間 | S | <9 |
| 安裝空間的容積需求（不含旋轉軸）長 * 寬* 高 | mm | 144*98.5*240 |
| 水平旋轉過運動機械限位保護功能 | / | 有 |
| 垂直方向過運動機械限位保護功能 | / | 有 |
| 垂直方向掉電自鎖保護功能 | / | 有 |
| 垂直運動重復精度 | mm | 0.1 |
| 水平旋轉重復精度(臂長 150mm) | mm | 0.1 |
| 垂直電機每步線性距離 | mm | 0.21 |
| 水平電機每步旋轉角度 | ° | 0.36° |
說明：該加樣臂已經在生化分析儀和化學發光分析儀上成熟應用； 如有特殊要求及其他未盡事宜，請與我司溝通。
