MiNi柱塞泵系列
MiNI柱塞泵系列
MiNI柱塞泵系列

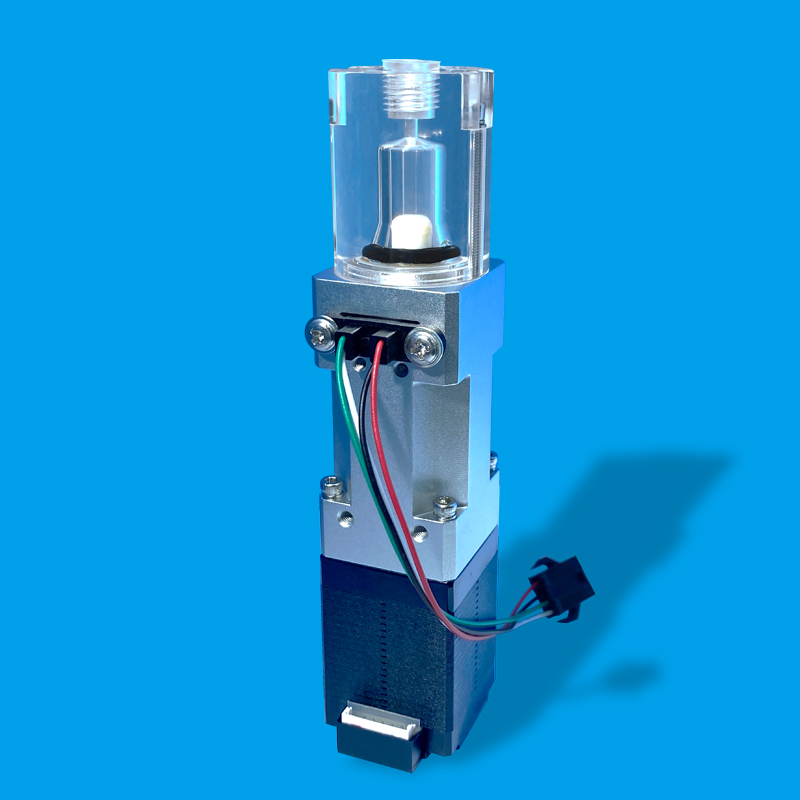

MIni柱塞泵是一種結構緊湊，高性能，長壽命，免維護的柱塞泵，專為精密液體操作而設計，如自動移液，稀釋和分配操作。泵提供的總體積為100μL至1mL范圍，可移液范圍從2μL至1 mL。
柱塞泵具有五百萬次壽命，2％的行程不超過1％的可重復性。所有泵均可按照客戶的具體要求定制。
    1. 特點
  • 設計緊湊，外形尺寸小，總高僅128mm，易集成
  • 長壽命，可達500萬次
  • 終身免維護
  • 多種量程任選，100/250/500/1000 uL
  • 準確度和精確度高，重復性： 1.0%（2%量程），0.2%（100%量程）；準確度：0.2%（100%量程）
  • 適應不同應用場景和介質；柱塞：陶瓷；泵頭： PMMA；密封：UHMWPE
  • 28步進電機，1.8度，雙極性，高速低噪聲，最高速度時滿行程用時<=1s，噪聲50dBA
  • 初始位置檢測為光電傳感器
  • 泵頭接口： 1/4-28UNF平底或M6平底
  •
    1. 規格
項目 單位 Sm01 Sm02 Sm03 Sm04
容量 uL 100 250 500 1000
分辨率*2 uL/步 0.05 0.125 0.25 0.5
滿行程 mm 12.7 12.7 12.7 12.7
最大整步數 步 2000（默認）/ 1000/4000
類型 / 柱塞式
泵頭 / PMMA
密封 / UHMWPE
柱塞 / ZrO2陶瓷
總體尺寸 mm 28x28x128.6
安裝尺寸 mm 豎直面4- M3  35x15
螺紋接口 / 1/4-28UNF（默認）/ M6
重量 g 約305
重復性 -2% 行程 *1 % 1.0%
噪聲 dBA 50
壽命 Cycles 5,000,000
工作壓力 MPa ≤0.3
工作介質 / 清水、油、弱堿弱酸等
電機 / 28步進電機
光電開關  / 4線/ 5線
流體溫度 ℃ 15~40
工作環境濕度 RH% 30~85% 無冷凝
工作環境溫度 ℃ 10~40
儲運濕度 RH% 15~90%
儲運溫度 ℃ -10~55
說明：
*1  精度指標為有消除回程間隙的情況下測試。
*2  缺省為2000整步的分辨率。
*3  當前標稱規格為除上述規格外，其他規格可定制，包括行程、容量、工作壓力等參數。
*4  安裝方式和螺紋接口可定制。
